Новый лазерный сканер Trimble X7

Сбалансированное решение для эффективной работы

Простой
  • Удобная процедура работы, подходящая для всех пользователей
  • Интуитивно понятный интерфейс ПО Perspective для управления, сбора данных, их верификации
  • Быстрая съемка с технологией Trimble VISION™
  • Компактный и легкий прибор, удобный для транспортировки
Умный
  • Прорывные инновации для надежного сбора данных
  • Новый привод Trimble X-Drive обеспечивает автоматическую калибровку для обеспечения точности данных и сокращения времени простоя
  • Trimble Registration Assist для полной автоматической регистрации для уверенности в работе и собранных данных
  • Автоматическая нивелировка прибора геодезического класса
  • Гибкая процедура работы с использованием планшета и возможностью запуска съемки нажатием одной кнопки
Профессиональный
  • Защита IP55
  • Гарантия 2 года – лучшая в отрасли
  • Высокочувствительный импульсный дальномер идеально подходящий для съемки темных и отражающих поверхностей
  • Резервирование данных на SD карте и планшетном компьютере
  • Совместимость данных с ПО Trimble и сторонними программными продуктами
  • Диапазон рабочих температур от -20°C до +50°C

Потрясающие характеристики Trimble X7

Особенности

  • Автоматическая калибровка
  • Автоматическая регистрация
  • Самонивелирование
  • Точность установки 3”

Точность

  • 3D точность
  • 3.5 мм @ 20 м
  •  Шум
  • <3мм @ 60м на поверхности с 80% альбедо

Скорость, плотность, время

  • Импульсный дальномер
  • Поле зрения 360°x282°
  • Время сканирования
  • 1:34 — 14:57 мин:сек
  • Плотность точек
  • 3.5-11.4мм на 10м
  • Количество точек/скан
  • 12 — 125 миллионов
  • 500 кГц или 166 кГц

Диапазон измерений

  • 0.6 м – 80 м

Условия эксплуатации

  • IP55
  • Диапазон рабочих температур
  • От -20°C до +50°C
  • Вес 5.8 кг с батареей
  • Гарантия 2 года

Связь

  • Dual Band WiFi
  • USB

VISION

  • 3 камеры
  • Скорость:
  • Быстро 1 мин
  • Качественно 2 мин
  • Разрешение:
  • Быстро 158 МП
  • Качественно 316 МП
Особенности
  • Автоматическая калибровка
  • Автоматическая регистрация
  • Самонивелирование
  • Точность установки 3”
Скорость, плотность, время
  • Импульсный дальномер
  • Поле зрения 360° x 282°
  • Время сканирования
  • 1:34 — 14:57 мин:сек
  • Плотность точек
  • 3.5 — 11.4 мм @ 10 м
  • Количество точек/скан
  • 12 — 125 миллионов
  • 500 кГц или 166 кГц
Диапазон измерений
  • 0.6 м – 80 м
Связь
  • Dual Band WiFi
  • USB
Условия эксплуатации
  • IP55
  • Диапазон рабочих температур
  • От -20°C до +50°C
  • Вес 5.8 кг с батареей
  • Гарантия 2 года
Точность
  • 3D точность
  • 3.5 мм @ 20 м
  •  Шум
  • <3мм @ 60м на поверхности с 80% альбе
VISION
  • 3 камеры
  • Скорость:
  • Быстро 1 мин
  • Качественно 2 мин
  • Разрешение:
  • Быстро 158 МП
  • Качественно 316 МП

Обзор системы Trimble X7

  • Trimble X7
  • Лазерный сканер Trimble X7
  • Полевое ПО Trimble Perspective
  • Штатив Gitzo Series 3
  • Быстросъемное крепление Gitzo QR
  • Рюкзак для транспортировки
  • Дополнительные компоненты
  • Стандартные батареи Trimble
  • Офисное ПО Trimble RealWorks
  • Офисное ПО Trimble Business Center

Смотреть видео

Удивительные особенности Trimble X7

Trimble X-Drive

  • Первый в мире сканер с системой вертикального отклонения привода, включающий …
  • Сервопривод геодезического класса+
  • Высокоскоростной лазерный сканер
  • «Умную» коаксиальную систему камер
  • Защищенный лазерный сканер с …
  • Автоматической калибровкой – первый в мире!
  • Эффективной съемкой изображений
  • Минимальным параллаксом между сканами и фотографиями

Trimble X-Drive: Автокалибровка

  • Автоматическая калибровка за 25 секунд без использования специальных целей
  • Точные данные в каждом скане
  • SMART калибровка с отслеживанием состояния инструмента и окружающей среды для оптимизации работы
  • Отсутствует необходимость в ежегодной калибровке
  • Пониженная стоимость использования
  • Снижение общей стоимости владения
  • Гарантия 2 года

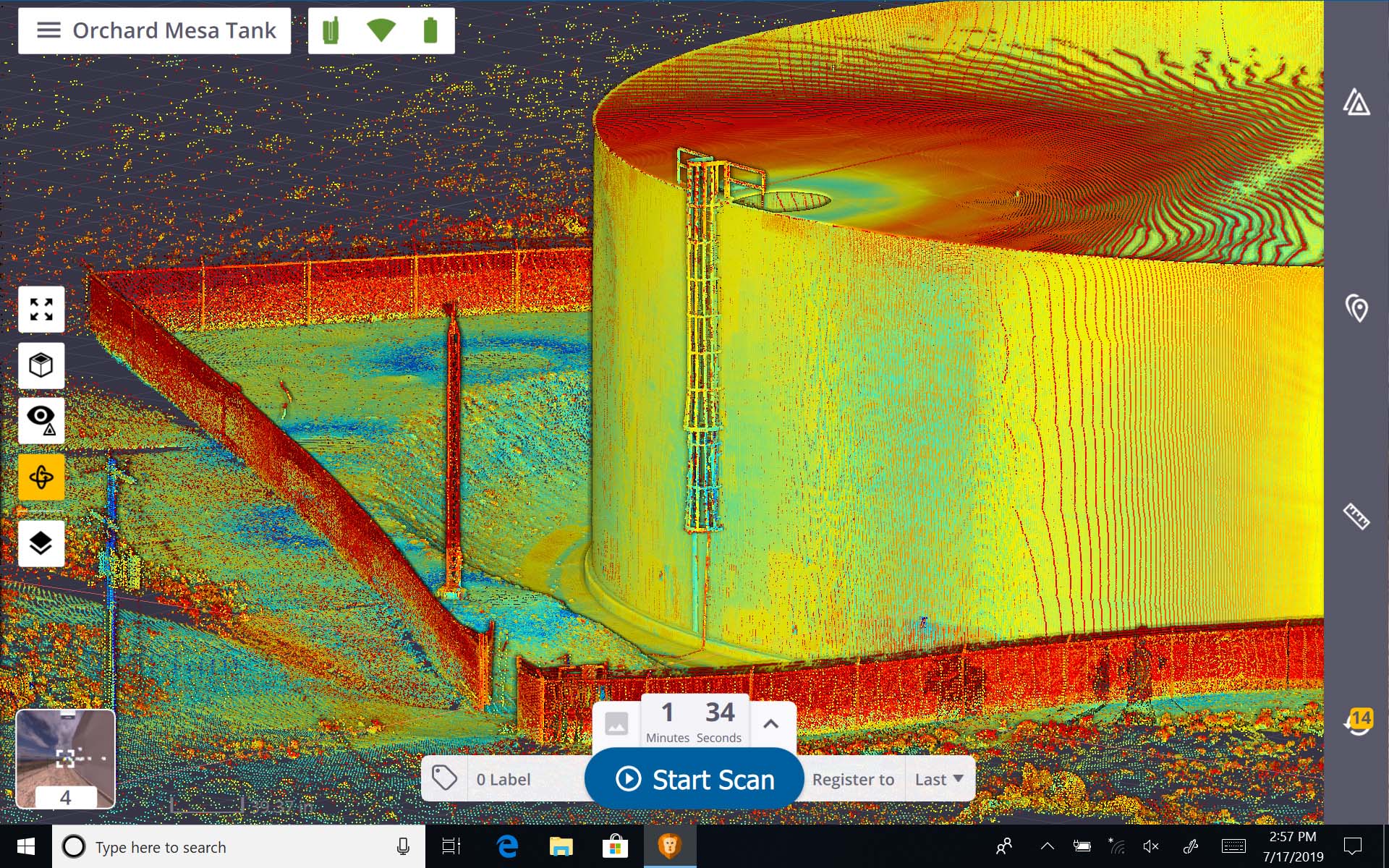

Trimble Perspective – просто и эффективно

  • ПО Trimble Perspective упрощает сбор 3D данных
  • Легкое в изучение
  • Полный контроль для профессионалов
  • Интуитивно понятный интерфейс
  • 3D визуализация данных
  • Автоматическая регистрация
  • Комментарии и измерения
  • Простая интеграция данных

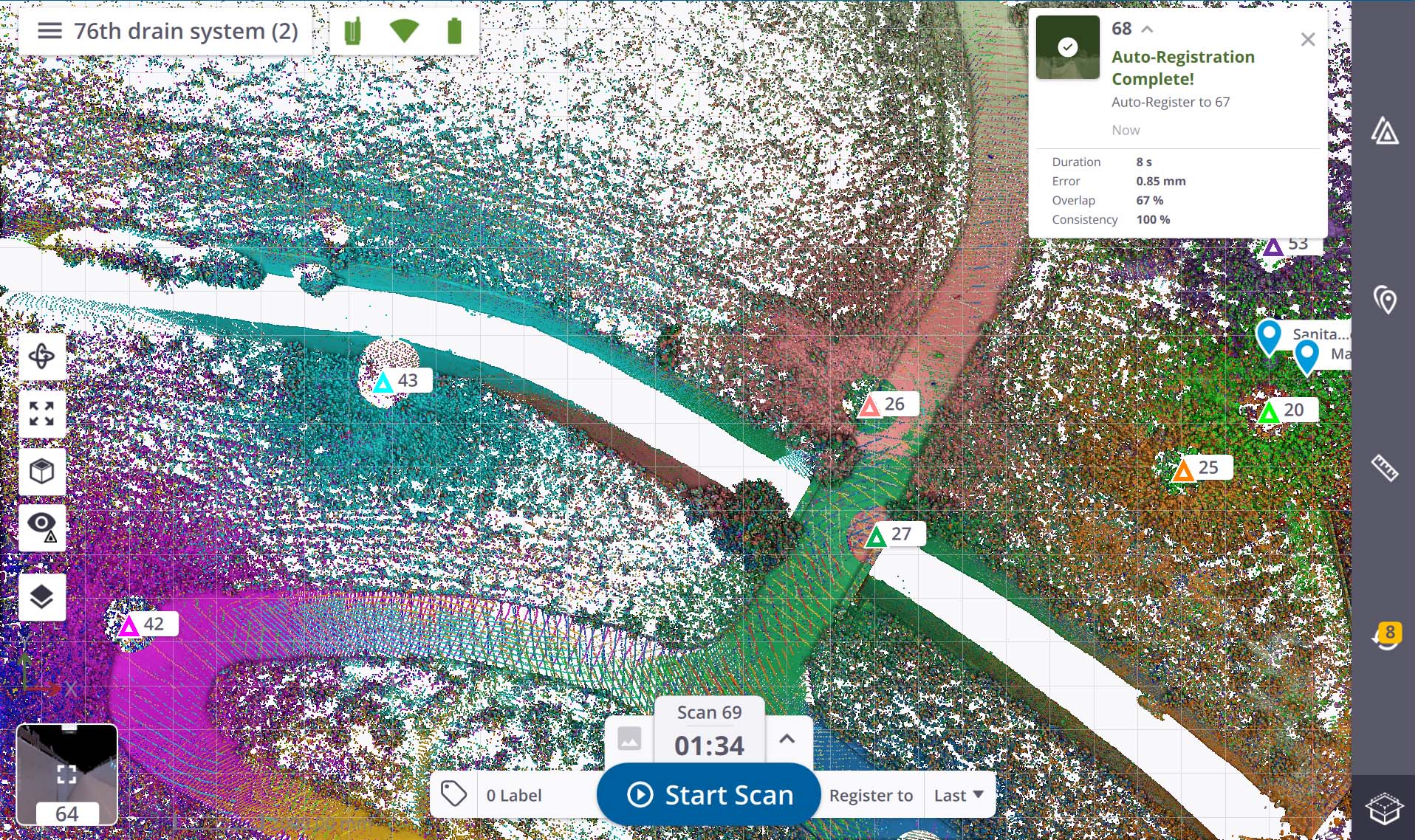

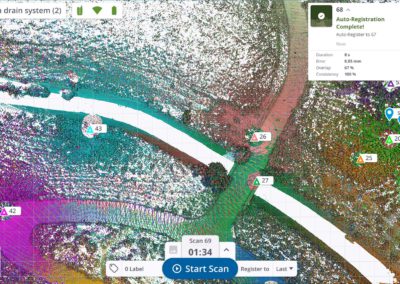

Автоматическая регистрация сканов

  • Помощник Trimble Registration Assist
  • Автоматическая регистрация с помощью инерциальной системы (IMU)
  • Регистрация сканов на объекте для экономии времени в офисе
  • Обеспечивает контроль целостности данных на объекте
    Позволяет избежать дорогостоящих переделок и дополнительных выездов на объект

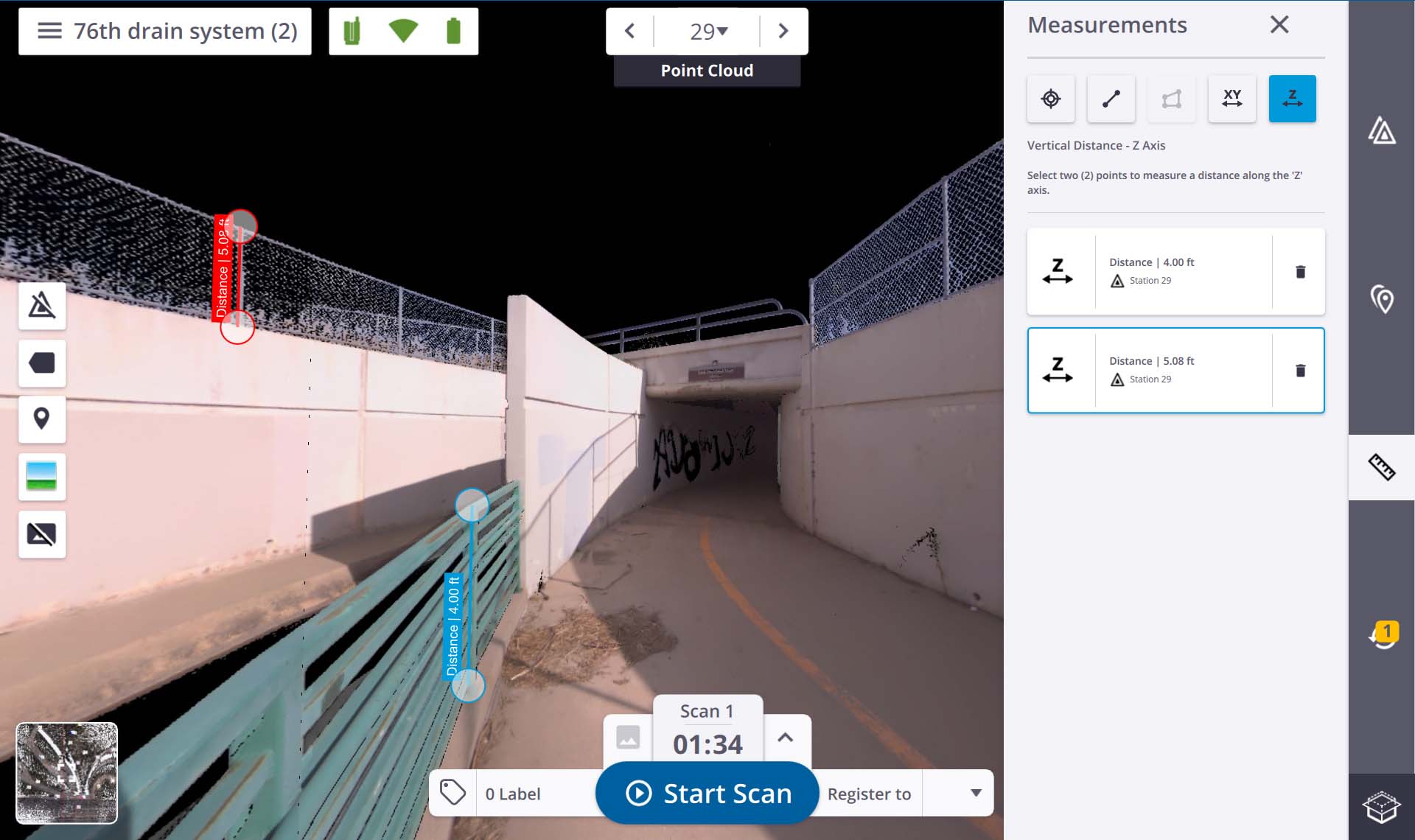

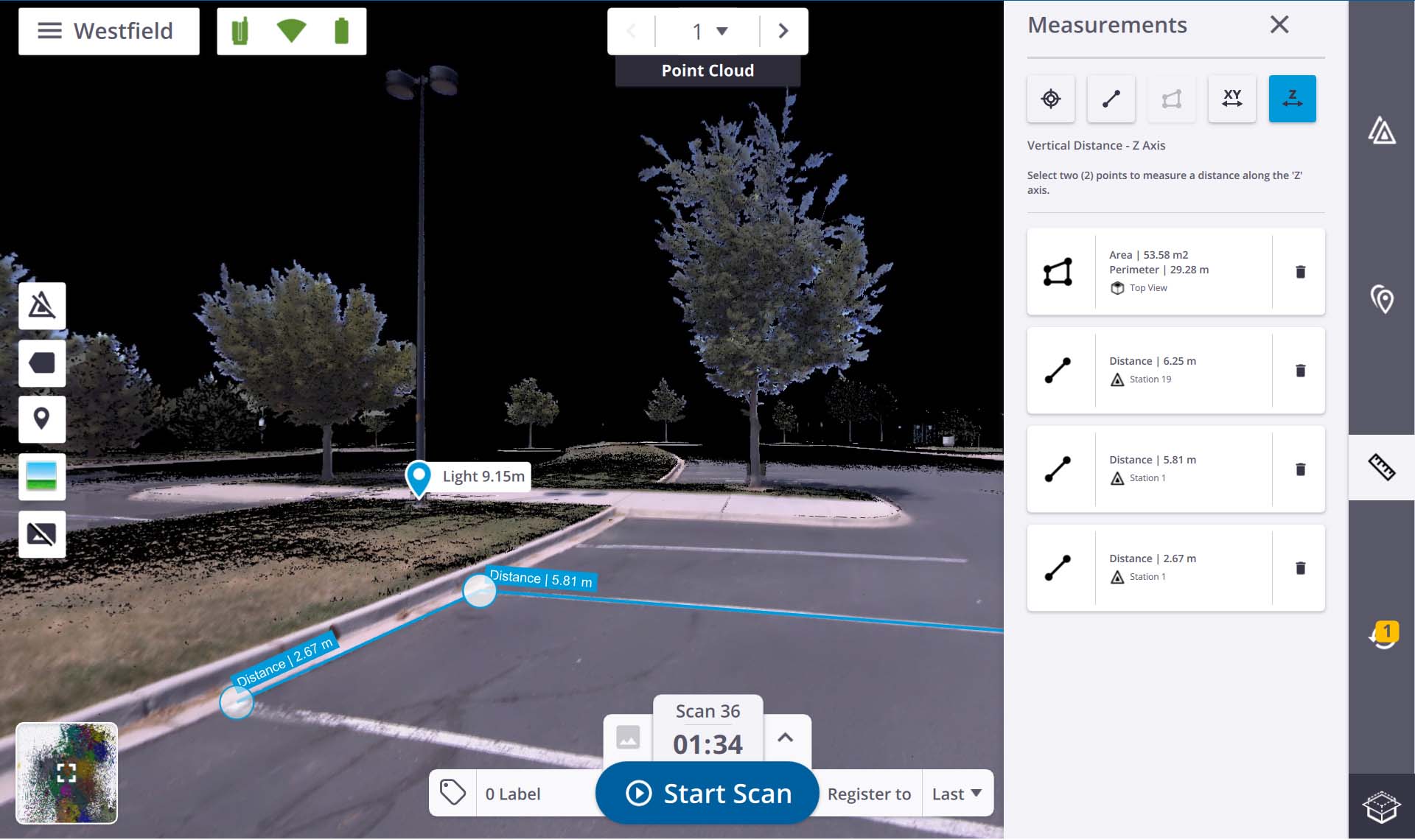

Пометки и комментарии

  • Обеспечивают высокую производительность, качество и точность данных
  • Комментарии для контроля процесса регистрации и ориентации проекта
  • Упрощают работу камеральщиков
  • Доступны как на 3D видах, так и видах со станции

Цифровой импульсный дальномер

  • Частота сканирования 500 кГц
  • Режим высокой чувствительности 166 кГц
  • Минимальное расстояние 0.6 м
  • Максимальное расстояние 80 м
  • Точность 2 мм
  • Шум дальномера
  • <3мм @ 60м на поверхность с 80% альбедо
  • Поле зрения
  • 360° x 282°
  • Съемка сложных поверхностей
  •  Темных
  •  Отражающих
  • Блестящих
Время сканирования и плотность точек
  • Стандартный режим (STD) – для простых объектов, светлых поверхностей или коротких расстояний
  • Высокая чувствительность (HS) – для сложных объектов, больших расстояний или темных поверхностей
Время (мин) Режим сканирования Точность (мм) на 10 м Точность (мм) на 35 м Точность (мм) на 50 м Количество точек (Млн) Размер файла (Мб)
2 STD 11 40 57 12 160
4 STD 5 18 26 58 420
HS 9 33 47 17 190
7 STD 4 12 18 125 760
HS 6 21 30 42 330
15 HS 4 13 19 109 710

Trimble VISION 360

Технология Trimble Vision обеспечивает быстрый захват изображений для последующего окрашивания облаков точек.



  • 3 соосных 10 МП камеры
  • Быстрая съемка
  • 15 изображений (6 позиций) за 1 мин
  • 30 высококачественных изображений (12 позиций) за 2 мин
  • Поле зрения 360° x 282°
  • Быстрый режим 158 МП (Сбор сырых данных)
  • Качественный режим 316 МП (Сбор сырых данных)
  • Баланс белого
  • Предустановки для улицы и помещений
  • Автоматический

Trimble VISION 360

  • Быстрая и качественная съемка
  • Панорамы
  • Раскрашивание облаков точек

Съемка панорам

Быстрые и качественные панорамы

  • Быстрое создание на объекте
  • Фиксированное расстояние для устранения несоответствий
  • Нет Коррекция для сглаживания разрывов между изображениями
  • Лучше для простых объектов
  • Скорость для экономии заряда батареи
  • Качественный экспорт для создания панорам
  • Использует реальные расстояния в облаке для устранения несоответствий
  • Лучше для сложных объектов
  • Коррекция для сглаживания разрывов между изображениями
  • Высокое качество

Автоматическое нивелирование

  • Не нужны компромиссы между точностью и производительностью
  • Точность компенсации < 3” в диапазоне ±5°
  • Точность установки уровня > ±5°
  • Рабочий диапазон до 45° для грубой установки
  • Автоматизирование работ для сокращения ошибок и экономии времени
  • Не требуется высокая квалификация
  • Включение/выключение настраивается пользователем
  • Внимание: отключение деактивирует автоматическую регистрацию
  • В случае выхода из диапазона автоматической нивелировки сканирование прекращается

Компактный и мобильный

  • Вес 5.8 кг с батареей
  • Размеры (ШхВхГ): 178 мм x 350 мм x 170 мм
  • Рюкзак для переноски
  • Простая транспортировка
  • Соответствие размеру ручной клади многих авиаперевозчиков
  • Штатив Gitzo Series 3
  • Легкий и удобный в транспортировке
  • Быстросъемное крепление

Надежный сканер

Создан для сложных условий

  • Диапазон рабочих температур
  • От –20°C до +50°C
  • Прочный, надежный, правильный
  • IP55
  • Зеркало сканирующей системы надежно защищено
  • Усовершенствованная технология привода
  • Надежная и долговечная конструкция
  • Низкое трение и энергопотребление
  • Бесшумный!
  • Гарантия 2 года!
  • Сделано в Германии!

Гибкость в использовании

Варианты работы:

  • Планшет с ПО  Perspective
  • Синхронизация и регистрация данных в реальном времени
  • По кнопке – Подключенный режим
  • Используются последние настройки сканирования
  • Синхронизация и регистрация данных в реальном времени
  • По кнопке – Автономный режим
  • Используются последние настройки сканирования
  • Данные импортируются пользователем и затем автоматически регистрируются

Интеграция с ПО

Интеграция данных

  • Форматы экспорта облаков точек
  • E57 / LAS
  • RCP (Autodesk, including ReCap, Revit, Civil3D, Navisworks)
  • POD (Bentley format)
  • PTX (Leica)
  • ПО Trimble (TZF / TDX)
  • Trimble RealWorks
  • Trimble Business Center
  • Другое ПО Trimble — Trimble RealWorks Forensics, Tekla, SketchUp, Trimble EdgeWise

Интеграция с ПО Trimble RealWorks и TBC

  • Просто перетащите файлы данных Trimble X7 из ПО Trimble Perspective
  • Поддержка пометок и комментариев из ПО Perspective в ПО TRW & TBC
  • Данные со сканера X7 идеально интегрируются и поддерживаются процессами обработки данных сканирования в TRW и TBC

Области применения Trimble X7

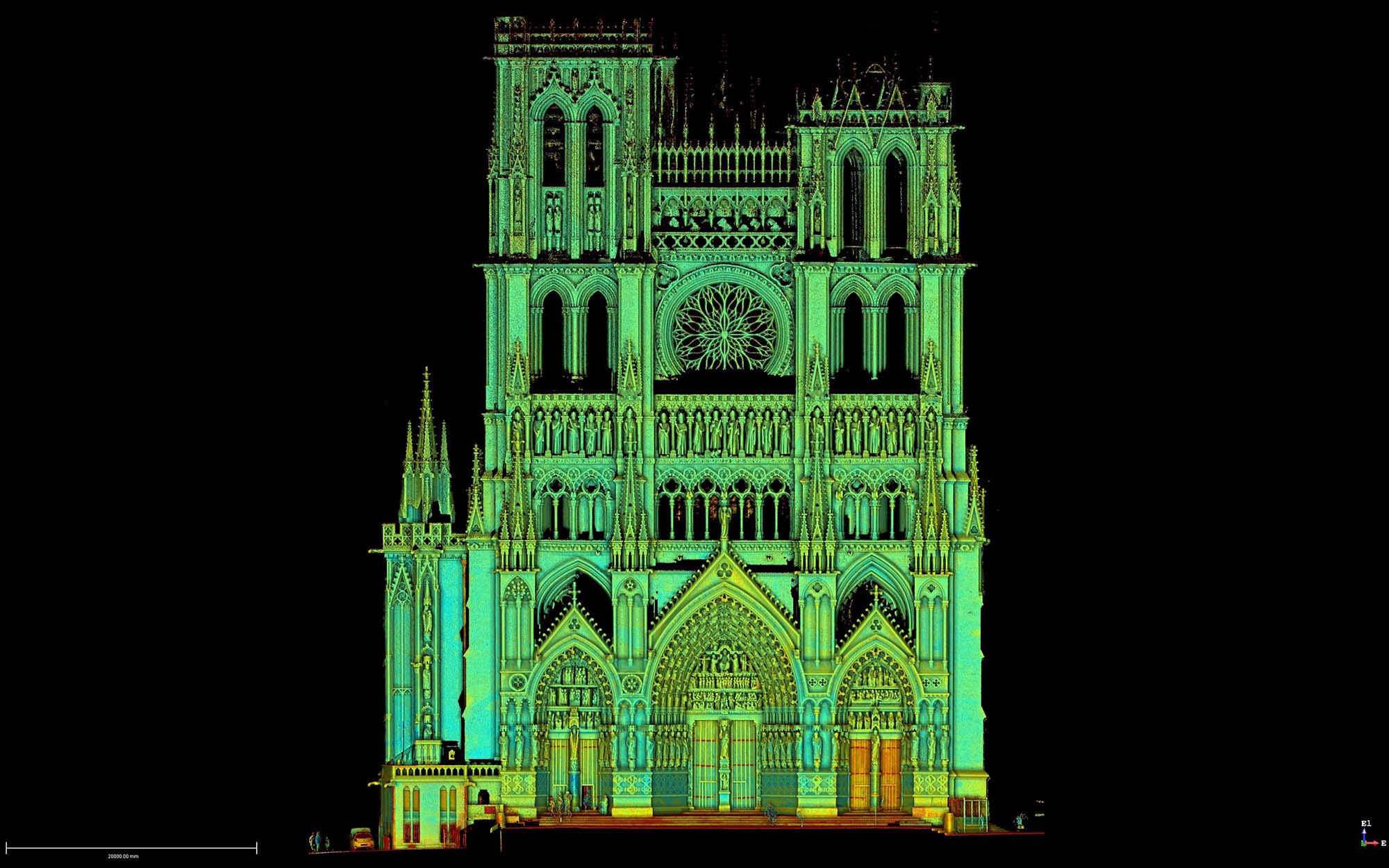

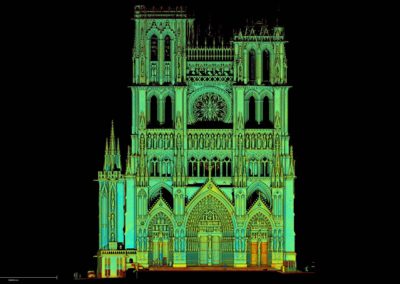

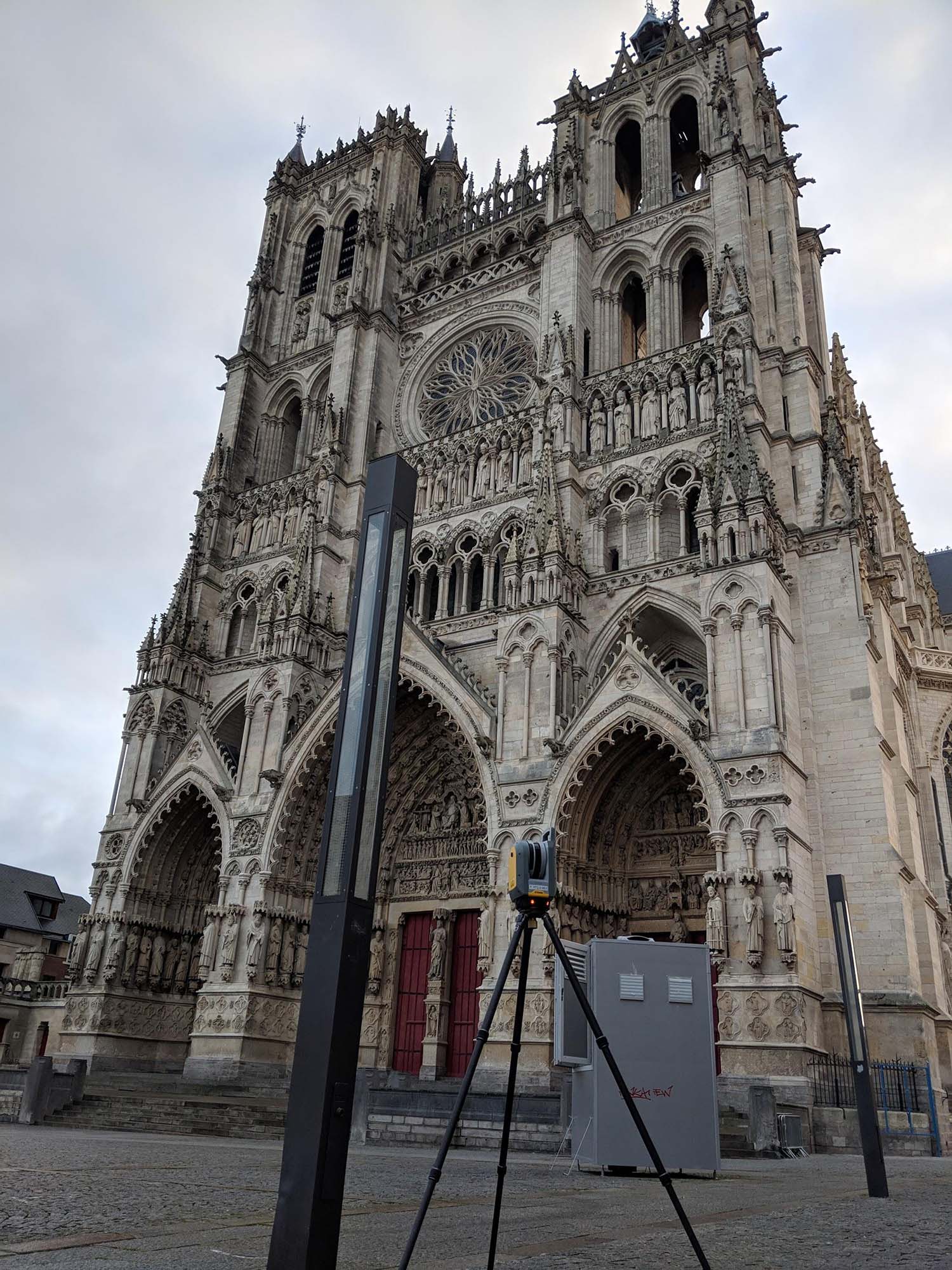

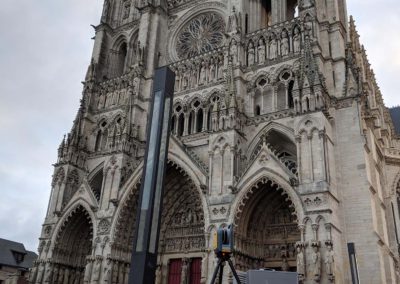

Строительство / управление активами

Создание моделей зданий, планов, съемки фасадов и управления активами

  • Метки, помогающие группировать расположение активов по этажам
  • Комментарии для привлечения внимания к зонам повышенного интереса
  • Обеспечение съемки всех интересующих мест и их регистрация
  • Съемка полов для оценки их горизонтальности без необходимости дополнительного контроля за прибором

Смотреть видео

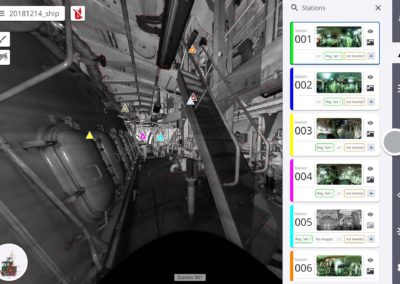

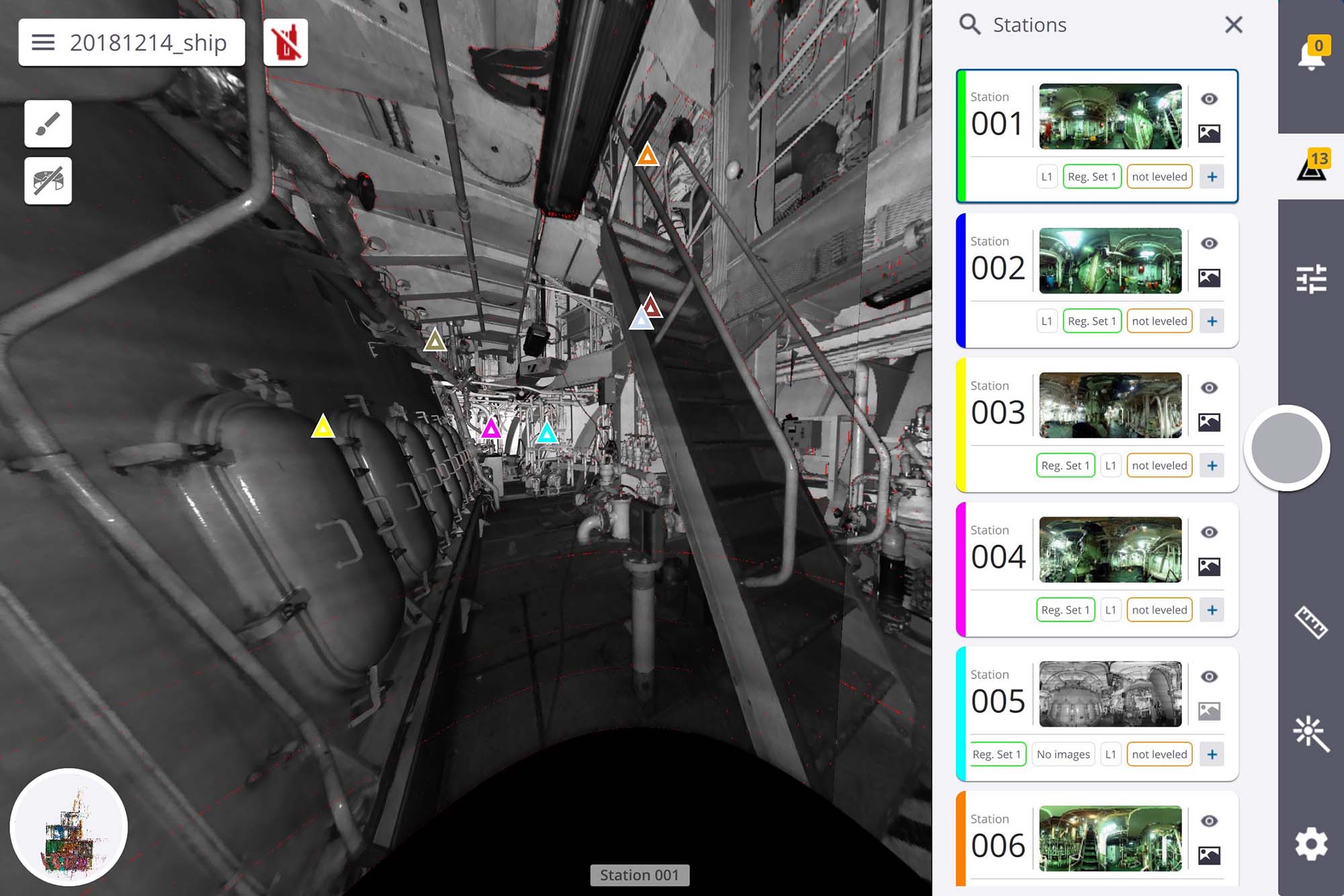

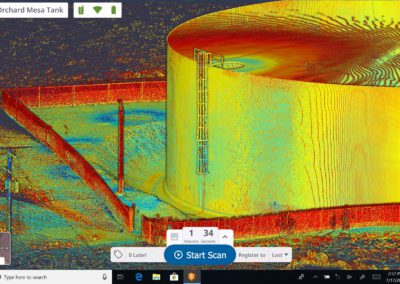

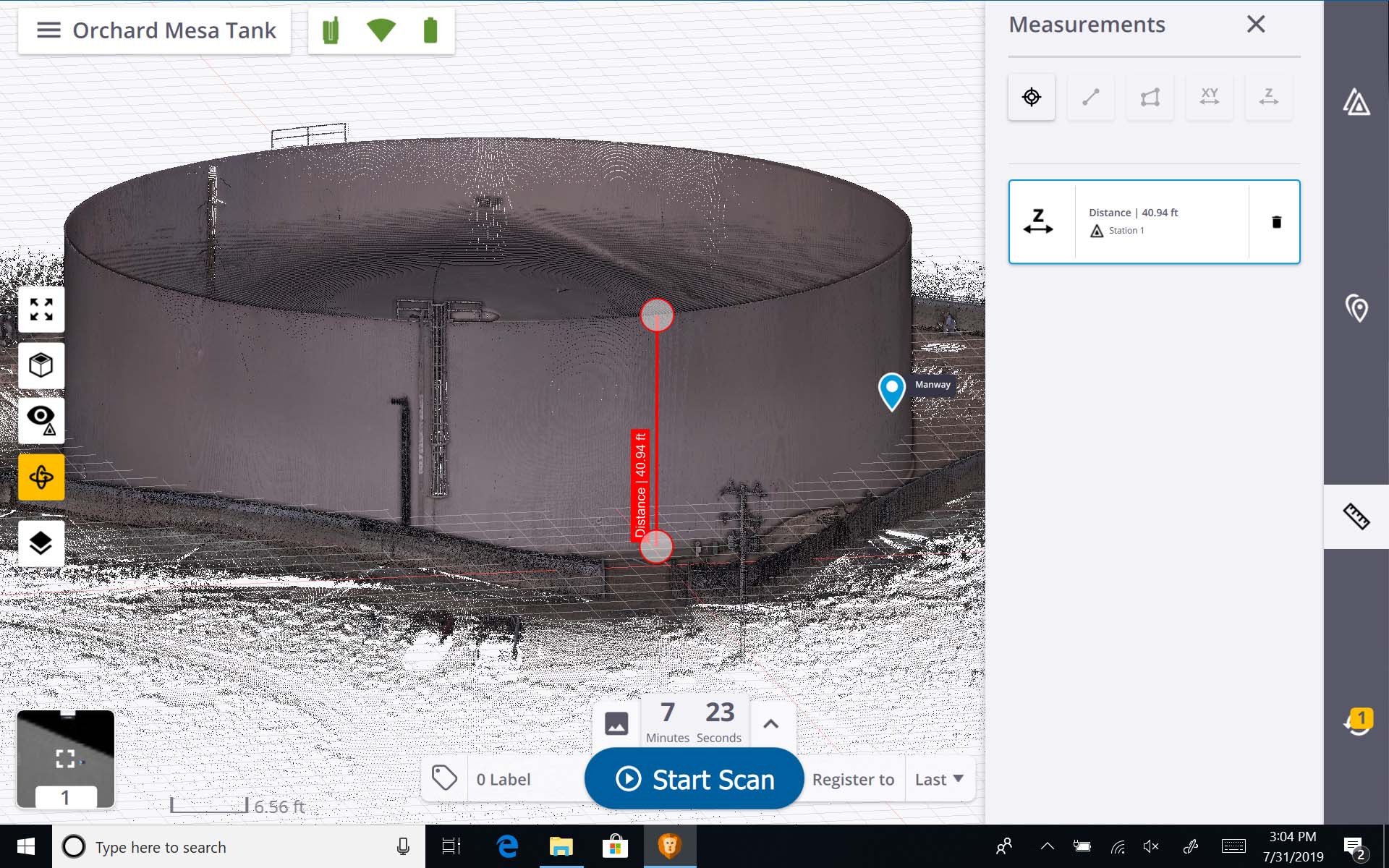

Промышленные предприятия

От небольших исполнительных съемок и проектов модернизации, заканчивая съемкой крупных предприятий и проектов

  • Быстрая съемка сложных мест
  • Съемка сложных объектов (темные поверхности, блестящие трубы и т.д.)
  • Проверка полноты собранных данных при помощи автоматической регистрации
  • Увеличение производительности с помощью полевых пометок и комментариев

Смотреть видео

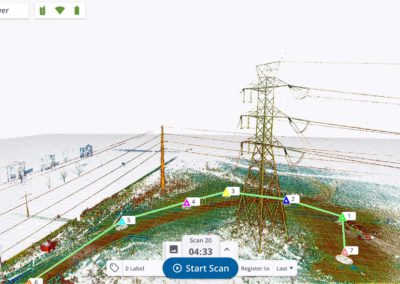

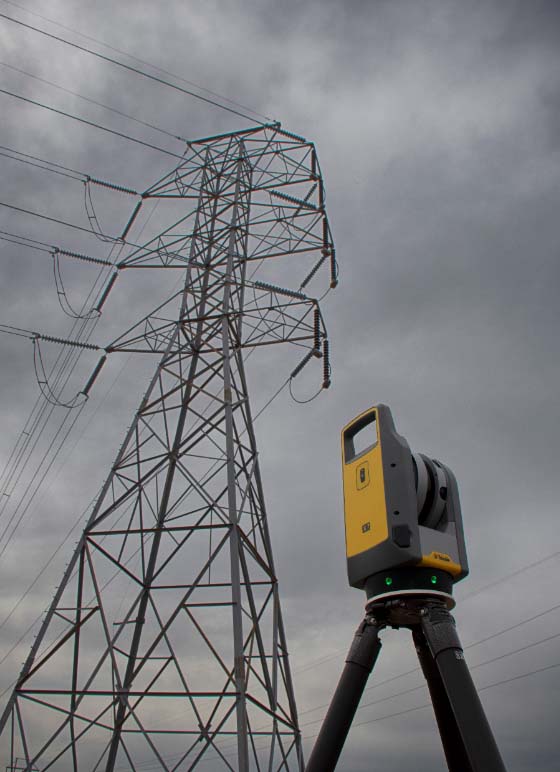

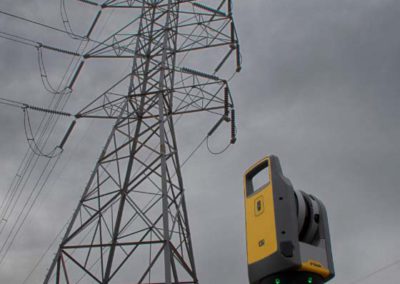

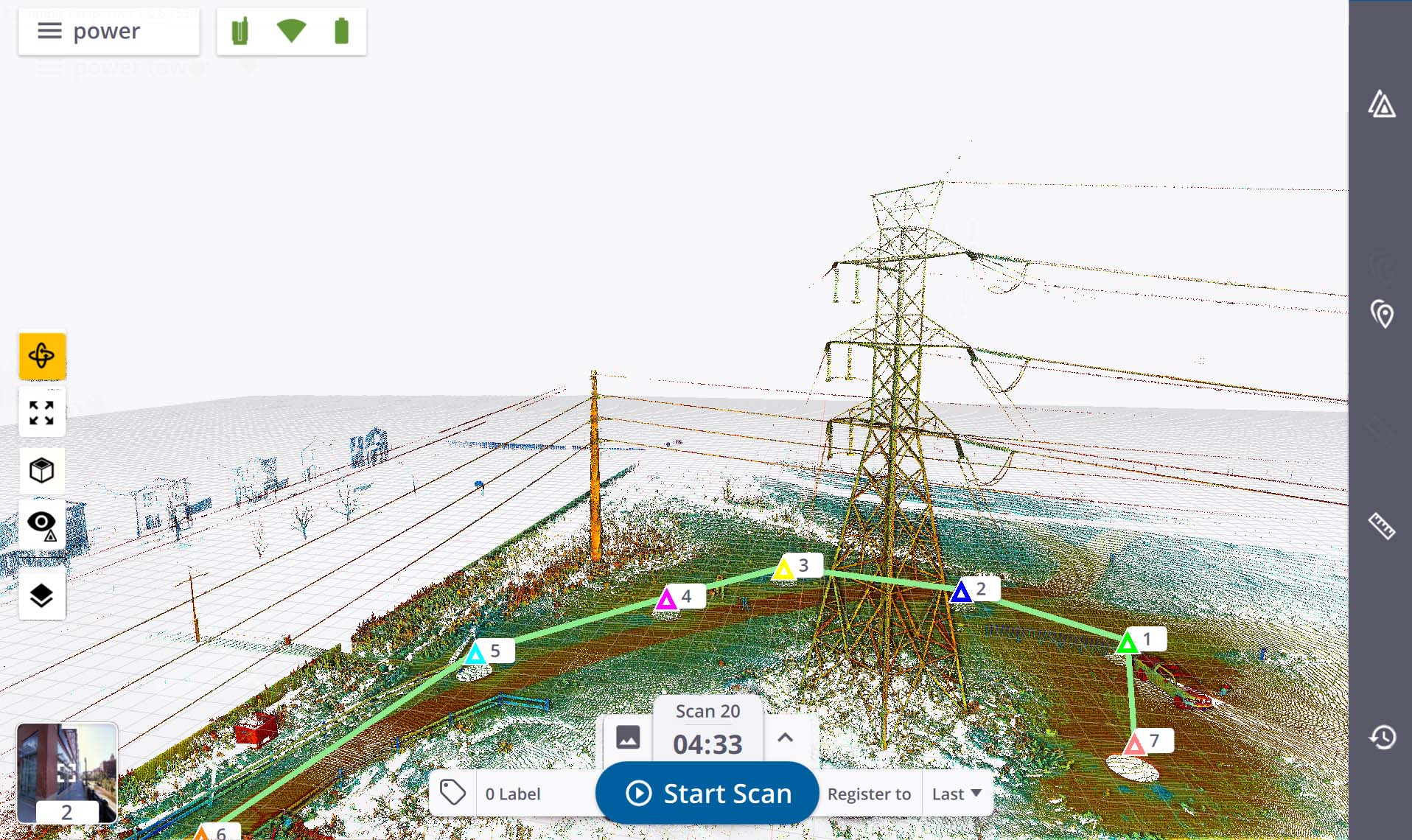

Гражданская инфраструктура

Когда важны скорость и безопасность

  • Быстрая съемка с безопасных  точек
  • Сокращение необходимости перекрытий движения
  • Повышение безопасности
  • Контроль данных на объекте для предотвращения повторных выездов

Топография / геодезия

Улучшенная визуализация данных

  • Детальная съемка
  • Быстрый сбор данных
  • Автоматическое нивелирование помогает собирать точные данные

Смотреть видео

Криминалистика

Улучшенная визуализация данных

  • Детальная съемка
  • Комментарии к уликам
  • Измерения на объекте
  • Быстрая установка
  • Регистрация сканов на объекте

Примеры использования

Примеры использования

Комплектация и аксессуары Trimble X7

Комплект поставки Trimble X7

PN X7-100-00

  • Поставляются в транспортировочном кейсе
  • Trimble X7 Scanner
  • 3 x стандартные аккумуляторные батареи
  • Quick Start Guide, RID,  CoC,  Warranty
  • SD Card Reader
  • Standard SD Card (32GB SDHC)
  • Пакля для очистки оптики
  • USB кабель
  • Зарядные устройства заказываются отдельно
  • Зарядное устройство на две батареи
  • Блок питания для зарядного устройства
  • Кабель питания для зарядного устройства

Основные аксессуары для Trimble X7

  • Рюкзак для Trimble X7
  • Part Number X7-BP-01
  • Специальный ложемент
    Trimble X7,  3 батареи и зарядное устройство
  • Переднее отделение
    Для планшета T10,  плечевых ремней, дополнительных батарей
  • Боковые карманы для зарядных устройств и кабелей
  • Боковые ремни для крепления штатива
  • Соответствует размеру ручной клади большинства авиаперевозчиков

Основные аксессуары для Trimble X7

  • Штатив Gitzo Series 3
  • Part Number 90573-TR
  • Быстросъемное крепление
  • Part Number 90573-QR
  • Опционально для 90573-TR
  • Крепится на основании X7
  • Крепится на штатив Gitzo Series 3 с помощью переходника

Выбери правильный инструмент для решения своих задач

X7 TX6 TX8 SX10
Дальность 80 м 120 м 340 м 600 м
3D точность на 20 м 3.5 мм 3 мм 3 мм 2 мм
Точность нивелирования 3″ 1″ 1″ 0.5″
Типичная продолжительность сканировани 4 мин 3 мин 2 мин 6 мин
Фото 3×10 Мп,  1 мин 10 Мп,  1 мин 10 Мп,  1 мин 3×5 Мп,  3 мин
Вес 5.8 кг 11.2 кг 11.2 кг 7.8 кг
Калибровка Автоматическая Ежегодное обслуживание Ежегодное обслуживание Ручная калибровка в поле, двух-годичное обслуживание
Типичная работа Полная сшивка в поле Сшивка по целям или по перекрытиям Сшивка по целям или по перекрытиям Геодезическая съёмка
Полевое ПО Trimble Perspective Встроенное полевое ПО Встроенное полевое ПО Trimble Access
Гарантия 2 года 1 года 1 года 2 года
Угловая точность сканирования 21″ 17″ 17″ 5″
Точность дальномера 2 мм <2 мм <2 мм 2 мм + 1.5 ppm
Шум <3 мм на 40 м <2 мм на 120 м <1 мм на 80 м <1.5 мм на 200 м
Скорость сканирования до 500 кГц 500 кГц 1 МГц 26.6 кГц
Пыле- влагозащита IP55 IP54 IP54 IP55
Рабочая температура от -20° до +50°С от 0° до +40°С от 0° до +40°С от -20° до +50°С

Трейд-ин-Гео

Официальный поставщик Trimble

Адрес: город Москва, улица Амурская, дом 9/6, строение 9

Телефон: +7 (495) 761-59-70

Мобильный: +7 (926) 851-15-55
Напишите нам

4 + 15 =

Есть в наличии!
